CABseal clean — delbar kabelindføring til hygiejnezoner
I områder med daglig spuling og i produktfrie hygiejneområder er det detaljerne, der afgør, hvor let anlægget kan rengøres. CABseal clean er en delbar kabelindføring, hvor rammen er designet efter inspiration fra EHEDG-retningslinjerne — og hvor du beholder fleksibiliteten fra CABseal-systemet.
Tæthed
IP 65/66
Temperatur
-40 °C til +100 °C
Kabeldiameter
3 – 16 mm
Rammestørrelser
Fire, delbare
Hygiejnisk design
Ren nok til daglig spuling — uden en fuld hygiejnepakke
Åbne samlinger, kanter og svært tilgængelige flader gør rengøringen langsommere og øger risikoen for aflejringer. CABseal clean har glatte overflader og en integreret rammepakning bagpå, så der ikke skal bruges ekstra tætning, dæksler eller andre systemdele.
Ramme og kabeltyller er fremstillet i FDA-konforme materialer og er bestandige over for almindelige rengøringsmidler. Materialebestandigheden er bekræftet af Ecolab, så indføringen forbliver tæt og funktionsdygtig efter gentagen rengøring.

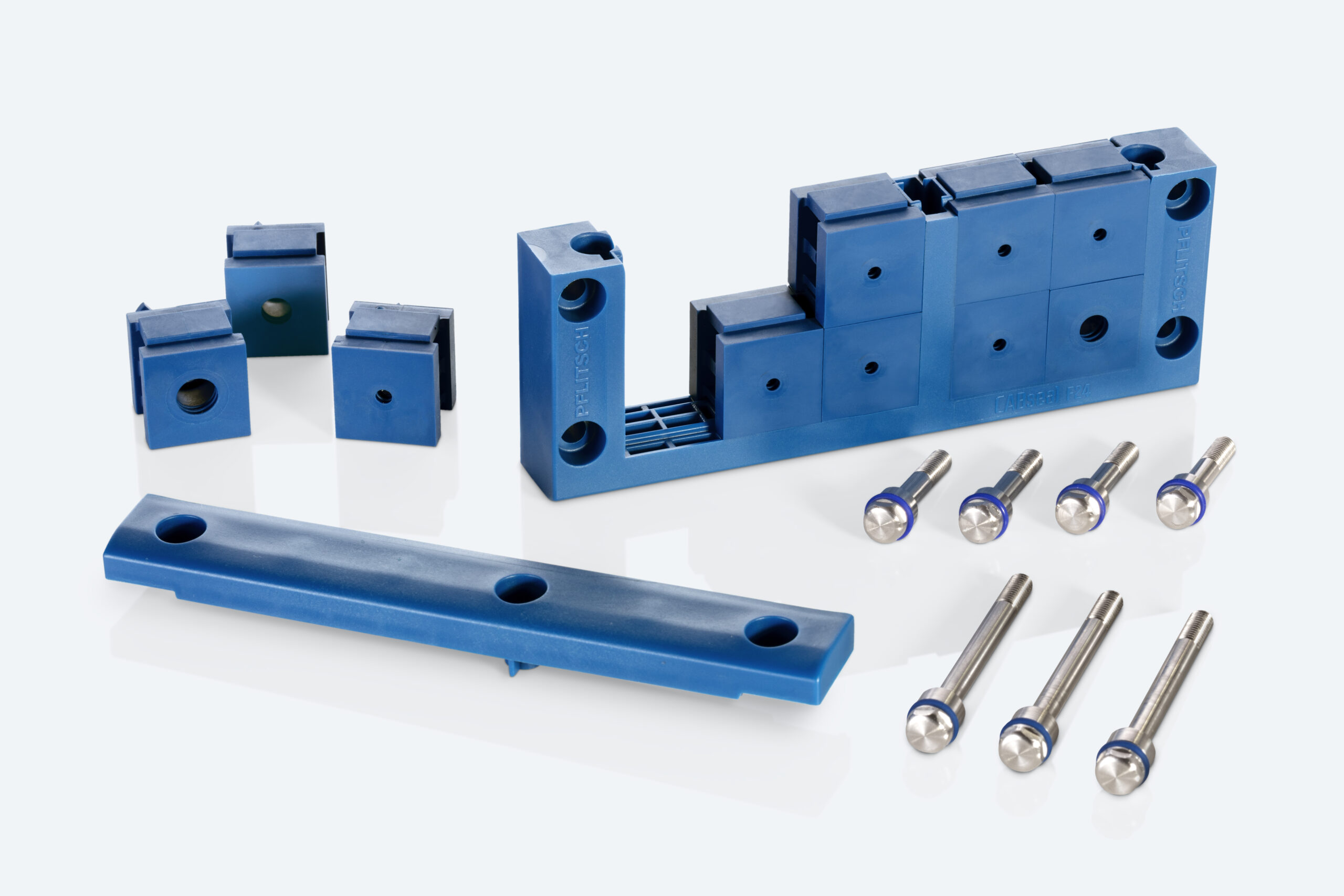

- FDA-konforme materialer i ramme, tyller og blindpropper
- Ecolab-testet bestandighed over for rengøringsmidler
- Integreret rammepakning — ingen ekstra tætning
- Hygiejniske skruer i rustfrit 1.4404 som option
Konfiguration
Fire rammestørrelser, der følger anlægget

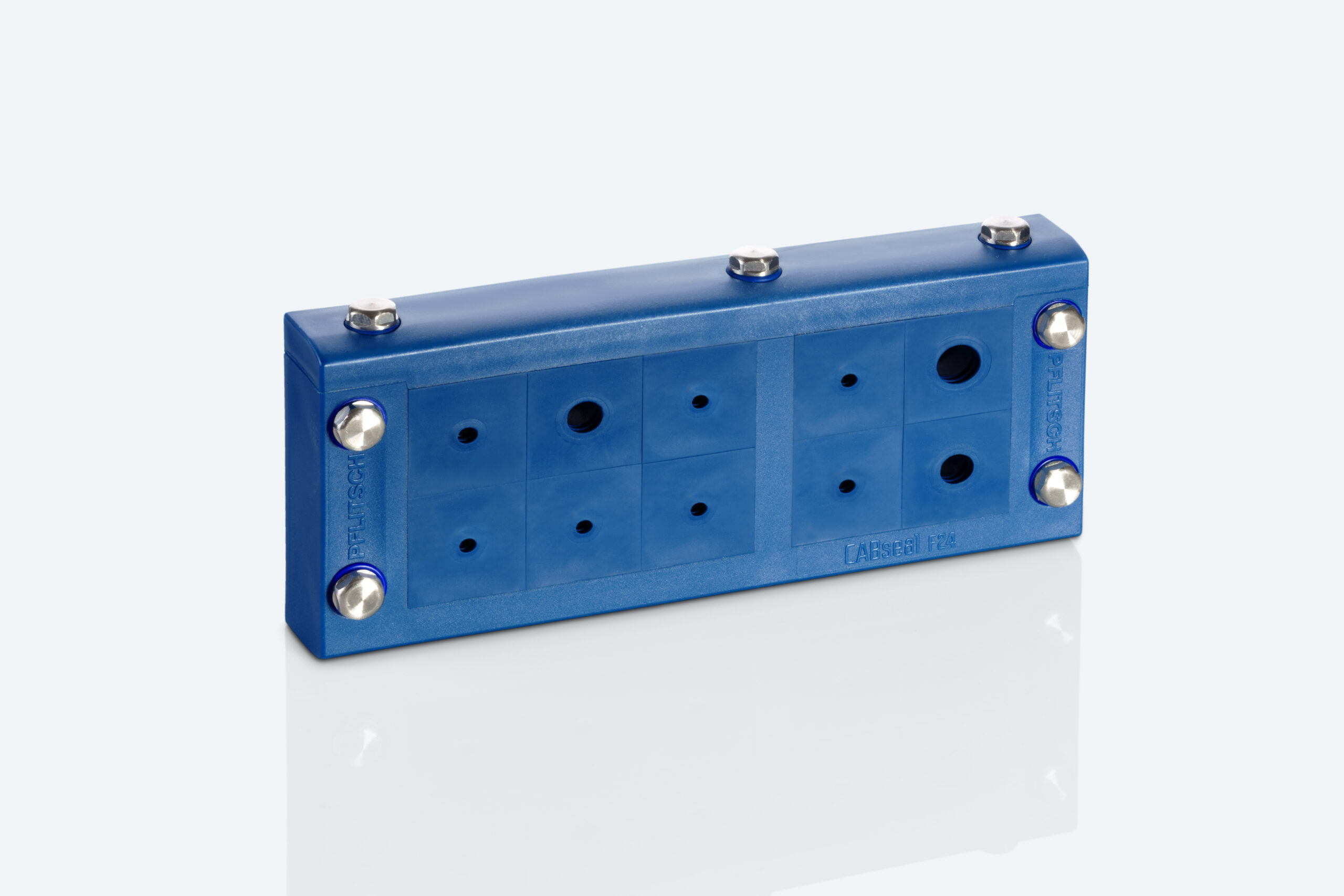

Rammerne dækker udbrud fra 46 × 36–54 mm til 112 × 36–54 mm og kan bestykkes med 4, 6, 8 eller 10 kabeltyller. Tyllerne er af FDA-konform TPE, tætner kabler fra 3 til 16 mm og giver formsluttende aflastning. Ubrugte pladser lukkes med blindpropper i FDA-konform polyamid.
Systemet er støvtæt og beskyttet mod vandstråler efter IP 65/66 og tåler -40 °C til +100 °C.
- Udbrud fra 46 × 36–54 mm til 112 × 36–54 mm
- 4, 6, 8 eller 10 kabeltyller pr. ramme
- Kabler fra 3 til 16 mm med formsluttende aflastning
- Blindpropper til ubrugte pladser
Cleanroom
Testet til ISO klasse 1
CABseal clean er optaget i Fraunhofers cleanroom-database. Indføringerne er testet for partikelemission efter ISO 14644-1 og ISO 14644-14 og opnår ISO klasse 1 — et dokumenteret grundlag, når kabler skal føres gennem vægge i kontrollerede produktionsmiljøer.
Montage
Ind, luk, færdig
Den delbare ramme og de sideslidsede tyller betyder, at formonterede kabler lægges i og rammen lukkes — uden specialværktøj. Indføringen kan åbnes igen ved udvidelse eller service og lukkes med en ny kabelkonfiguration, uden at hele indføringen skiftes. Det gør det overskueligt at opgradere eksisterende anlæg med korte stop.
Tre udførelser
Du vælger, hvor meget hygiejnisk design opgaven kræver. Alle tre udførelser er delbare og FDA-konforme.
Ramme med rustfrie skruer
Standardudførelse med rustfrie skruer. IP 66.
Ramme med hygiejniske skruer
Hygiejniske skruer i AISI 316L (1.4404) uden gevindlommer. IP 66.
Ramme med hygiejniske skruer og monteringskit
Komplet løsning med hygiejniske skruer i AISI 316L og monteringskit. IP 66.
Hvor den bruges

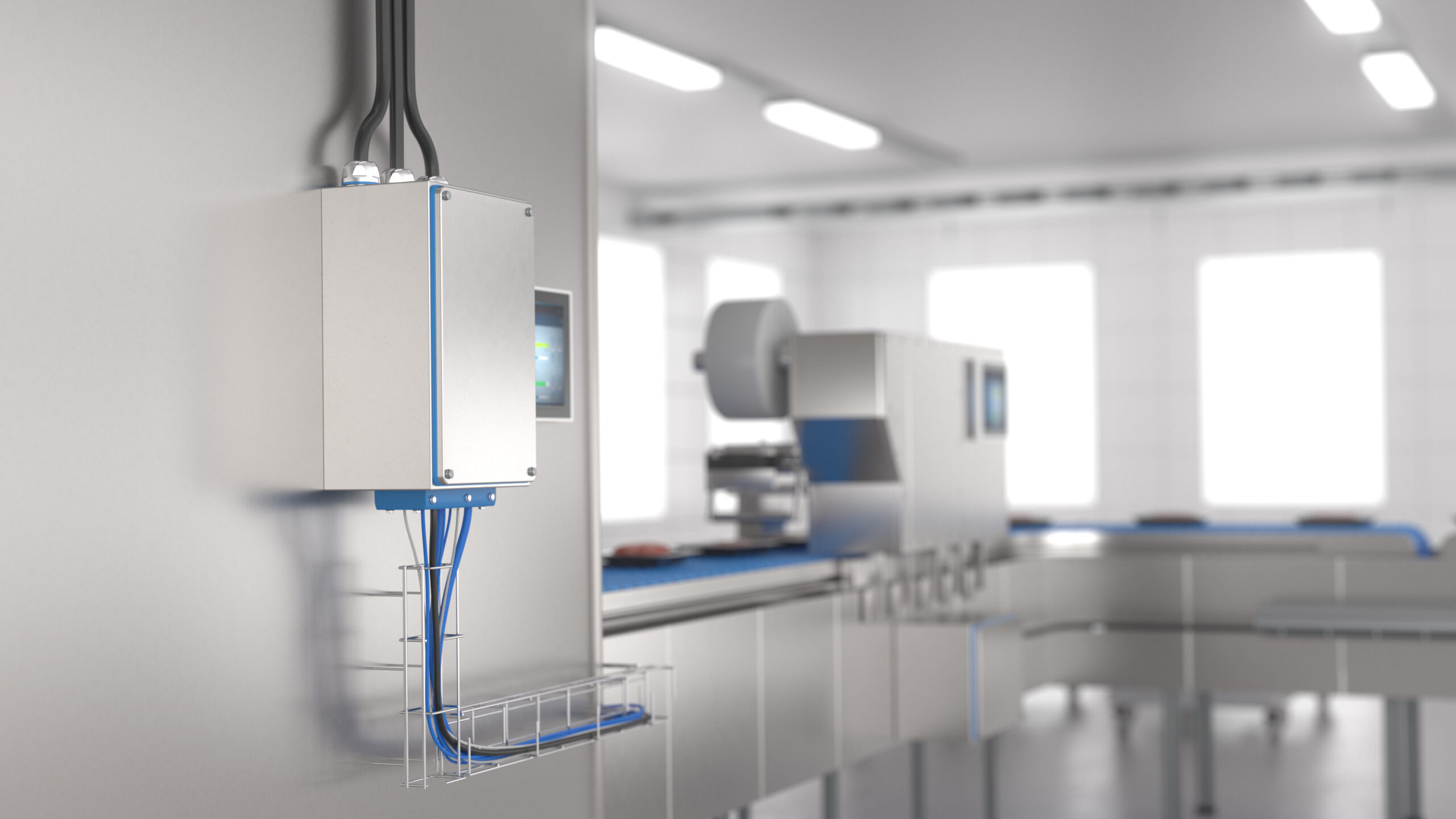

Formonterede kabler føres sikkert ind i tavler og maskinkabinetter — for eksempel i pakke-, påfyldnings- og transportanlæg i fødevare- og drikkevareindustrien.
Tekniske data
| Udbrudsmål | 46 × 36–54 mm til 112 × 36–54 mm (fire rammestørrelser) |
|---|---|
| Bestykning | 4, 6, 8 eller 10 kabeltyller pr. ramme |
| Kabeldiameter | 3 – 16 mm |
| Tæthedsgrad | IP 65/66, integreret rammepakning |
| Temperaturområde | -40 °C til +100 °C |
| Materialer | FDA-konform TPE (tyller), FDA-konform polyamid (blindpropper), rustfri 1.4404 hygiejneskruer |
| Cleanroom | Fraunhofer-listet, ISO klasse 1 efter ISO 14644-1 og -14 |
Skal vi kigge din opgave igennem?
Send os udbrudsmål og kabelliste, så vender vi tilbage med en konfiguration og pris. Databladet med alle mål og varenumre kan hentes her.
